Typy hal
I. Typ Hall (samonosný)
NEJVÍCE VYUŽÍVANÝ V ČR!
)
Představuje základní klasické řešení obloukové haly. Tvar haly je proveden ve standardním nepřerušeném oblouku (části kružnice) s rozměry rozpětí od 3 do 23 metrů, přičemž uložení oblouku může být mimoúrovňové. Výška haly dosahuje maximálně 10 - 12 metrů od výšky uložení.)
Základní obloukový tubus je možné doplnit vyzdívanými štíty z rovných plechových lamel ze stejného materiálu jako v nosné obloukové části.
Pomocí typu HALL lze řazením vedle sebe vytvořit vícelodní objekty se stykem v základech či na sloupech.
Pozn: Tento typ hal je mimořádně úsporný a má univerzální použití!
II. Typ Steel (sdružená oblouková konstrukce)
)
Rozšiřuje možnosti základního typu HALL v případě požadavku na velkorozměrové řešení objektu. Možnosti základního šířkového rozměru se zvětšují téměř na dvojnásobek vložením pomocné ocelové konstrukce. Vkládaná ocelová konstrukce ve tvaru obloukové příhradoviny zajišťuje přenos zatížení v místě napojení obloukových lamel. Podélné spoje lamel jsou uloženy na průběžném průvlaku podporovaném vkládanými příhradovinami.
)
)
Tento typ je využíván zejména v případech, kdy zastřešený prostor není možno narušit podporami sloupového charakteru (hřiště či řady hracích ploch ve sportovních halách, velkoplošné výrobní linky apod.).
Typ STEEL je podle požadavku opatřen zateplovacím systémem. Štíty objektu jsou vyzděné či montované z přímých lamel.
Pozn.: Velkorozponový systém (sportovní haly, zimní stadiony)
III. Typ Roof
)
Vychází konstrukčně z typu HALL. Jedná se o typ zastřešení při velkém radiusu oblouku. Dominantním rozměrem je šířka střechy dosahující 20 metrů. Výška vzepětí oblouku je výrazně nižší, od 2 do 4 metrů. Systém ROOF má vzhledem k nízkému náběhu u paty oblouku jiný systém uložení než u klasického HALL systému.
)
Systém ROOF lze použít též jako nosnou konstrukci systému tzv. obrácené střechy. Tento systém lze s výhodou použít na objektu, kde není možné či vhodné zateplovací plášť zevnitř objektu.
Pozn.: Tento systém definitivně a levně vyřeší problémy stávajících plochých střech. Ideální pro náhrady plochých střech

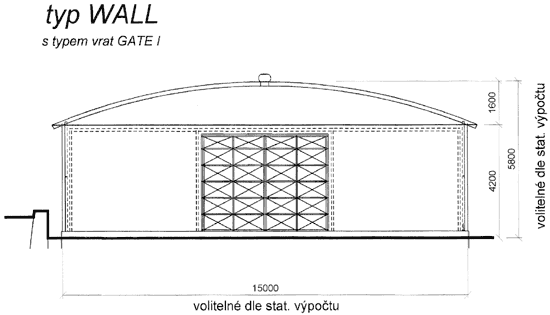

IV. Typ Wall (samonosný)
)
)
Je využíván při požadavku rovných obvodových stěn. Tvar haly je dán rovnými stěnami z přímých lamel a jejich doplnění nízkou obloukovou střechou. Tvar a rozměry systému jsou dány volbou vnějších zatížení, standardně je výška stěn volena v rozsahu do 4 metrů. Rozpětí (šířka) haly je volena do 12 - 15 metrů. V místě horního ukončení stěny (styk stěna - střecha) jsou protilehlé strany spojeny táhlem.
V. Typ Window II
Zajiš'tuje prosvětlení tubusu haly popsaných výrobních typů v případě větších délek objektu, kdy osvětlení ve štítech je nedostatečné. Systém představuje začlenění prosvětlovacího prvku do přerušené podélné fronty obloukových lamel.
)
Typ WINDOW I je proveden včleněním klasického střešního okna (např. VELUX) do plochy tubusu. Tento typ je využíván při požadavku lokálního osvětlení pracovního místa či vestavěné kanceláře.
Typ WINDOW II je vlastě typ HALL s jedním šířkovým rozměrem vystřídaný stejným typem s rozpětím širším o 1 - 1,5 metru. V místě napojení vzniká svislé mezikruží opatřené prosvětlenou plochou tvořenou polykarbonátovými deskami.
Typ WINDOWW III vychází konstrukčně z typu STEEL, kdy je plocha obloukových lamel vystřídána obloukovou ocelovou konstrukcí z prostorové příhradoviny. Horní líc příhradoviny je osazen prosvětlovacími deskami z polykarbonátu.

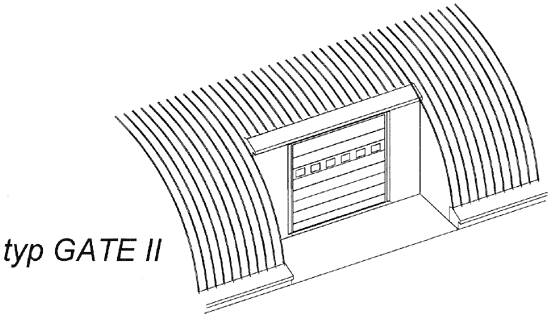

VI. Typ Gate II
)
Zahrnuje základní konstrukční řešení vstupních a výstupních otvorů (libovolných rozměrů a způsobu otevírání). Je možné osadit jakýkoli uživatelem zvolený způsob otevírání, uzamykání, bezpečnostního jištění či pohonu otevírání.
Typ GATE I je vždy umístěn ve štítové stěně. Pro osazení rámu prostupu je vytvořen nosný rám v konstrukci štítu.
)
Typ GATE II umožňuje splnit požadavek bočního vstupu do objektu. Nosné lamely systému jsou přerušeny v nadpraží prostupu a konstrukčně osazeny do nosného překladu tohoto nadpraží.
Nosná konstrukce otvoru je zhotovena před montáží systému lamel a bývá zpravidla připravována současně se základovým pasem (železobetonová konstrukce). V modifikaci lze vytvořit formou typu GATE II ve variantě předsunutých vrat.
